(3/3) 構築編:SAPRouter + CiscoルータでInternet VPN経由リモート回線接続しよう

 2012.08.12  リアルテックジャパン

今回は、SAProuterにプライベートIPアドレスを付与し、ルータには仮想IPアドレスを設定せずに、グローバルIPアドレス1つだけでリモート回線を設定してみます。

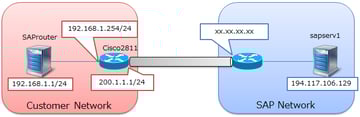

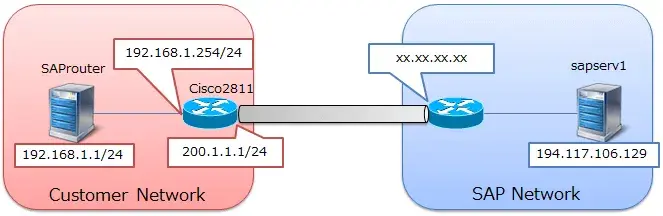

論理構成はこんな感じです。使用機器は前回と同じです。

前回設定した内容に、変わったところだけを変えて設定しました。赤字部分が変更したところです。具体的には、NATの設定が変更されています。

今回のポイントは、IPsecのベースとなるISAKMP通信だけはNATさせないようにしなければいけないことです。これがNATされてしまうと、ルータ間でやり取りしないといけない情報がルータに届かず、SAProuterまで飛んで行ってしまうので、VPN接続が切断されてしまいます。

ルータの設定(抜粋)

SAPデータコピーツール Data Sync Manager
SAPユーザー必見!テスト・トレーニング・データ移行時に機密データを守る方法は?

crypto isakmp policy 10
 encr 3des
 hash md5
 authentication pre-share
 group 2
crypto isakmp key [shared_key] address xx.xx.xx.xx

crypto ipsec transform-set SAPesp esp-3des esp-md5-hmac

crypto map SAP 10ipsec-isakmp
  set peer xx.xx.xx.xx
  set security-association lifetime seconds 7200
  set transform-set SAPesp
  set pfs group2
  match address 100

interface FastEthernet0/0
  ip address 200.1.1.1 255.255.255.0
  ip nat outside
  crypto map SAP

interface FastEthernet0/1
  ip address 192.168.1.1 255.255.255.0
  ip nat inside

ip nat inside source static udp 200.1.1.1 500 200.1.1.1 500 extendable
ip nat inside source static 192.168.1.1 200.1.1.1

access-list 100 permit ip host 200.1.1.1host 194.117.106.129

3回にわたってSAP社とのリモート回線の構築についてご紹介しました。

リモート回線を構築する際の参考になれば幸いです。
