(2/3) 構築編:SAPRouter + CiscoルータでInternet VPN経由リモート回線接続しよう

 2012.08.08  リアルテックジャパン

今回は、SAProuterにプライベートIPアドレスを付与し、ルータに仮想IPアドレスを持たせた場合の設定をしてみます。

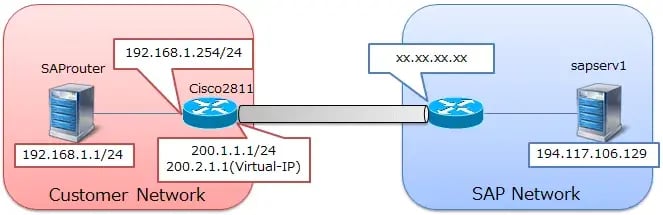

論理構成はこんな感じです。使用機器は前回と同じです。

前回設定した内容に、変わったところだけを変えて設定しました。赤字部分が変更したところです。具体的には、NATの設定が追加されています。

ポイントとして、アクセスリストで暗号化対象パケットを定義していますが、その送信元IPアドレスはNAT変換後のものにします。

Ciscoルータのパケット処理順序は、SAPへ発信する場合はNAT変換後にIPsecにより暗号化されます。逆にSAPから着信する場合は、IPsecによる復号化の後にNAT変換が行われます。

SAPシステムパフォーマンス分析パック
「theGuard! SmartChange Transport Management」 導入

ルータの設定(抜粋)

crypto isakmp policy 10
  encr 3des
  hash md5
  authentication pre-share
  group 2
crypto isakmp key [shared_key] address xx.xx.xx.xx

crypto ipsec transform-set SAPesp esp-3des esp-md5-hmac

crypto map SAP 10 ipsec-isakmp
  set peer xx.xx.xx.xx
  set security-association lifetime seconds 7200
  set transform-set SAPesp
  set pfs group2
  match address 100

interface FastEthernet0/0
  ip address 200.1.1.1 255.255.255.0
  ip nat outside
  crypto map SAP

interface FastEthernet0/1
  ip address 192.168.1.1 255.255.255.0
  ip nat inside

ip nat inside source static 192.168.1.1 200.2.1.1

access-list 100 permit ip host 200.2.1.1host 194.117.106.129

次回は、グローバルIPアドレス1つだけでSAP社とリモート回線を接続してみます。
